La NCh433.Of1996 Mod.2012, junto con la NCh3171 para el diseño geotécnico de fundaciones, establece exigencias sísmicas particulares para la costa de Iquique, donde la aceleración efectiva máxima supera los 0.40g. Trabajar con el subsuelo iquiqueño implica enfrentar una matriz de arena limosa con sales, a menudo saturada y con potencial de licuefacción. Por eso el diseño de columnas de grava no se aborda aquí como una simple densificación; lo tratamos como un sistema de drenaje vertical rígido que además redistribuye los esfuerzos. En nuestro laboratorio, acreditado bajo ISO 17025, hemos verificado que la interacción entre la salmuera del terreno y el agregado pétreo exige un control granulométrico estricto, conectando este proceso con ensayos como la granulometría para validar la curva del material de aporte y el ensayo CPT para mapear la resistencia de punta antes y después del tratamiento en el borde costero de Iquique.
Una columna de grava en Iquique no solo densifica: es un dren que evita que la presión de poros licue la arena salina bajo el sismo.
Enfoque y alcance
En Iquique, muchas veces vemos que el principal dolor de cabeza no es solo el sismo, sino el asentamiento diferido por disolución de sales en presencia de flujos subterráneos erráticos. Por esto, la metodología de diseño de columnas de grava que aplicamos parte de una caracterización química del agua freática, algo que pocos consideran hasta que aparecen socavones.

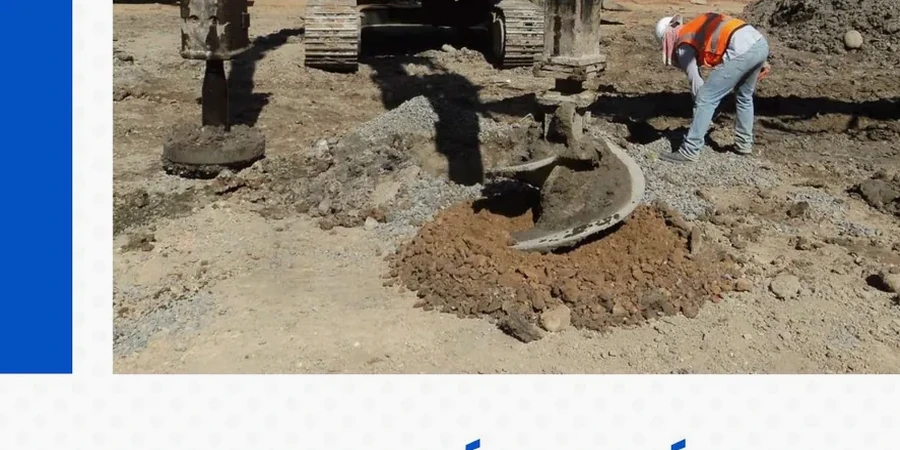

El proceso constructivo típico es por vibrosustitución con alimentación por punta, aunque en sectores como Bajo Molle, donde hay lentes de arcilla orgánica, debemos migrar a desplazamiento con tapón para no contaminar el bulbo granular. El diseño estructural de la columna se basa en el método de Priebe, ajustado por la rigidez del confinamiento lateral que ofrece el suelo salino cementado de Iquique, un material que en estado seco presenta cohesión aparente pero colapsa al humedecerse. Complementamos este análisis con el
ensayo de penetración estándar para correlacionar el N60 con el ángulo de fricción del suelo tratado, y con el estudio de
licuefacción para proyectar el exceso de presión de poros que las columnas deben disipar durante un evento sísmico en la zona del puerto.
Factores del sitio
Comparar el sector de Playa Brava con las terrazas altas de Alto Hospicio (aunque administrativamente distinto, geotécnicamente es la continuación del perfil de Iquique) ilustra el riesgo. En Playa Brava predomina la arena suelta con nivel freático casi superficial; aquí, el riesgo de licuefacción es crítico y las columnas de grava trabajan como disipadores sísmicos. En las terrazas altas, en cambio, encontramos arenas cementadas con costras salinas de hasta 2 metros de espesor. Si no se ejecuta un diseño de columnas de grava adecuado, la perforación puede fracturar esa costra y generar un colapso generalizado del terreno. El mayor peligro en Iquique es ignorar la agresividad química del suelo: un agregado calcáreo mal seleccionado se degrada en contacto con el sulfato, perdiendo fricción interna y anulando la capacidad portante del mejoramiento en menos de una década de servicio. Por eso el control de calidad post-instalación es innegociable.
Preguntas más comunes
¿Cuánto cuesta un diseño de columnas de grava en Iquique?
El costo varía según la profundidad y la densidad de la malla de tratamiento, pero en Iquique los proyectos de mejoramiento suelen manejarse en rangos entre $775.000 y $2.837.000, cubriendo el diseño geotécnico y la verificación de campo.
¿Por qué es crítico el diseño de columnas de grava en suelos salinos como los de Iquique?
Porque el contacto entre el agregado granular y la salmuera puede provocar degradación química. El diseño debe especificar agregados resistentes a los sulfatos y una granulometría autofiltrante que evite la migración de finos salinos hacia el interior del dren.
¿Qué ensayos de campo se necesitan antes de diseñar las columnas?
Se requiere una campaña de sondajes SPT con extracción de muestras para clasificación, ensayos CPT para obtener un perfil continuo de resistencia, y análisis químicos del agua freática para determinar el nivel de agresividad del suelo.
¿Cómo se verifica que el terreno quedó bien compactado tras instalar las columnas?
La verificación más confiable en la arena de Iquique es el CPT post-tratamiento. Se ejecutan sondeos en los centros de la malla de columnas, comparando la resistencia de punta obtenida con los valores de diseño para asegurar que se eliminó el riesgo de licuefacción.
