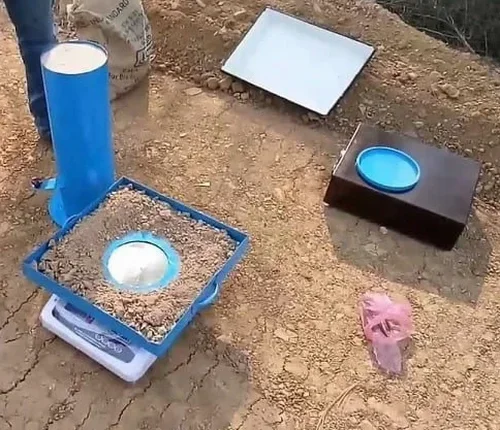

Iquique, con sus 196 mil habitantes y asentada sobre la terraza litoral entre el Pacífico y la Cordillera de la Costa, tiene una historia sísmica que todo ingeniero local conoce: el terremoto de 1877 y el de 2014 nos enseñaron que la compactación del suelo de fundación no admite atajos. En nuestra experiencia supervisando rellenos estructurales en proyectos como el puerto y expansiones urbanas en Alto Hospicio, la densidad de campo con cono de arena sigue siendo el método de referencia para verificar que cada capa compactada alcance el porcentaje de Proctor especificado. No basta con la pasada del rodillo y la confianza visual; el cono de arena entrega un número concreto de densidad seca in situ que permite liberar o rechazar una partida antes de avanzar. Complementamos este control con ensayos Proctor de laboratorio para tener la curva de referencia, y en terrenos con presencia de gravas usamos también los sondajes SPT para evaluar la compacidad relativa de los estratos más gruesos bajo la plataforma de trabajo.
Un 95% de compactación Proctor verificado con cono de arena es la diferencia entre un relleno que asienta y uno que transfiere carga sin deformarse.
Factores del sitio
No es lo mismo controlar un relleno en el sector de Playa Brava, con arenas uniformes y cierto lavado salino, que en las laderas de Alto Hospicio donde aparece costra calcárea y fragmentos angulosos de la formación geológica local. En Playa Brava, el riesgo principal es la baja humedad de compactación: si la arena está demasiado seca, la densidad máxima Proctor es esquiva y el cono de arena te devuelve porcentajes bajos aunque el rodillo haya vibrado correctamente. En Alto Hospicio, en cambio, el peligro es el falso positivo por presencia de partículas sobretamaño que perforan el hoyo y generan un volumen irreal; ahí ajustamos con corrección por grava según el método del cuerpo de ingenieros. Ignorar estas particularidades zonales de Iquique y aplicar un protocolo estándar sin criterio geotécnico local ha llevado a asentamientos diferenciales en pavimentos y losas que después son muy costosos de reparar. El cono de arena bien ejecutado es un seguro técnico que en esta ciudad, con su historia de terremotos, vale cada minuto invertido.
Preguntas más comunes
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Iquique?
En Iquique, el costo por punto de densidad con cono de arena varía entre $48.000 y $74.000 pesos chilenos, según la cantidad de puntos a controlar, la distancia al proyecto y si se requiere el secado de muestras en laboratorio externo. Para obras con más de 20 puntos se suele acordar un precio preferencial.
¿En qué tipo de suelos de Iquique se puede aplicar el cono de arena?
El método es confiable en suelos que no contengan partículas mayores a 2 pulgadas. En Iquique, lo aplicamos usualmente en arenas de playa, limos arenosos de la terraza costera y gravas finas de Alto Hospicio con corrección por sobretamaño cuando hay fragmentos mayores.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena es un método directo: mide masa y volumen sin depender de calibraciones radiactivas ni requerir permisos especiales de manejo de fuentes. El densímetro nuclear es más rápido para grandes superficies, pero en Iquique varios mandantes prefieren el cono de arena por su trazabilidad metrológica simple y porque evita trámites regulatorios.
¿Cada cuántos metros cuadrados se debe hacer un control de densidad?
Depende de la especificación técnica del proyecto, pero en rellenos estructurales bajo losas y pavimentos en Iquique es común un control cada 150 a 250 metros cuadrados por capa compactada, o al menos tres puntos por jornada de trabajo. La frecuencia exacta la define el ingeniero responsable en el plan de control de calidad.
¿Qué normas chilenas rigen el ensayo de cono de arena?
La norma principal es la NCh 1508, que describe el procedimiento de campo y el cálculo de la densidad. También se usa como referencia la norma internacional NCh 1516. La densidad máxima de laboratorio se obtiene según NCh 1534 (Proctor Estándar) o NCh 1856 (Proctor Modificado).
